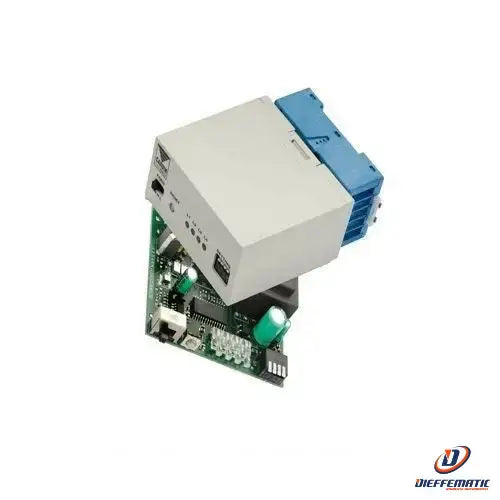

Rilevatore Di Masse Metalliche Autotarante Alimentazione 24v Cardin Metaldec024x

RILEVATORE DI MASSE METALLICHE AUTOTARANTE (ALIMENTAZIONE 24V)

ALIMENTAZIONE 24 Vac-dc / 230 Vac
8 VALORI DI SENSIBILITÀ
2 RELÈ IN USCITA:
– 1 impulsive
– 1 attivazione ON/OFF

Mod. METALDEC024X

Dispositivo adatto al rilevamento di masse metalliche che si vengono a trovare nel campo
magnetico creato da un apposito circuito esterno (elemento sensibile) ad esso connesso.
L’apparecchiatura può essere utilizzata su passaggi singoli o su controlli multiutenza a più
postazioni, in questo caso collegata con sistemi di gestione computerizzati, con possibilità
di individuare la direzione di transito del veicolo (fino a 100 km/h).
Più apparecchiature coordinate tra loro permettono di avere in tempo reale la situazione
operativa di parcheggi in riferimento ad un numero variabile
di aree di sosta in una o più
zone o livelli. Il dispositivo è fornito di zoccolo, per montaggio su guida DIN 46277, di serie.
Il sistema si compone di 4 elementi:
– apparecchiatura di rilevamento assemblata in un contenitore di protezione;
– zoccolo per montaggio a pannello o su barra DIN46277;
– elemento sensibile (non di nostra fornitura) dovrà essere realizzato con cavo multipolare
a due o più fili nei modi e nelle misure descritte;
– cavo bipolare (non di nostra fornitura) per il collegamento dall’elemento sensibile
all’apparecchiatura. Nel caso di utilizzo di due conduttori unifilari, essi devono essere
leggermente intrecciati fra loro.

Descrizione tecnica
Versione METALDEC230X – Alimentazione 230 Vac (50 – 60 Hz) 35 mA
Versione METALDEC024X – Alimentazione 24 Vac/dc 100 mA
8 valori di sensibilità
2 modalità di impiego:
– transito normale;
– transito veloce fino a 100 km/h
2 relè in uscita, di cui:
– il primo, impulsivo, con contatto NA
– il secondo, di presenza, con contatto di scambio NA-NC
Contatti: 60VA/24W-30Vac/dc
Temperatura di esercizio: -20°…+55 °C
Grado di protezione IP40

Garanzia 24 mesi
